anpan4267

陸上自衛隊MLRS砲兵多管火箭系統

彈徑：227mm
長：3.94
最大有效射程：45km以上
彈頭：集束彈藥(M26、 M77 )、導引彈藥(M30)等

多管火箭能瞬間發射大量彈藥，是最具震撼力的火砲系統。

1970年代冷戰期間，美國為了對抗當時以蘇聯為首的華沙公約組織國壓倒性數量優勢的裝甲武力，除了強化空中武力外。

還積極開發新一代的砲兵多管火箭系統Multiple launch rocket system(簡稱MLRS)

除了取代M-110自走榴彈砲(203mm)外，還可發射各型集束彈藥和反裝甲彈藥。

1982年服役以來已經生產2000輛以上，除了美國和北大西洋公約組織各國外，以色列、日本和韓國的地面武力也都採用MLRS

1991年2月的波灣戰爭中，飽受驚恐的伊拉克士兵稱之為「鋼鐵之雨」。

現在由於GPS導引技術進步，MLRS之類的砲兵多管火箭其精確度已經不是過去只能靠大量發射打大面積目標的腳色了。

圖片來源：フリー百科事典

anpan4267

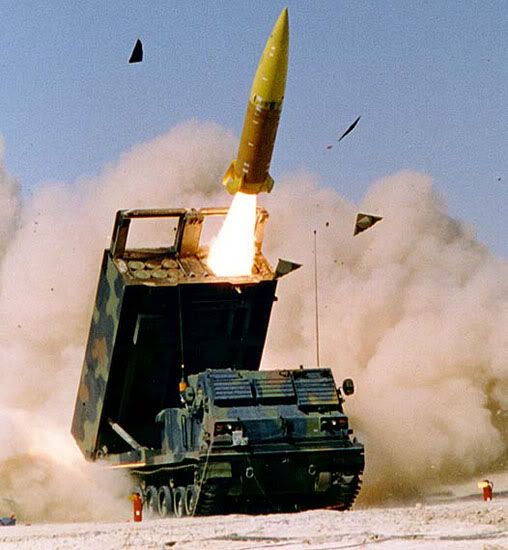

ATCMS地對地飛彈

彈重：1,670kg
長：3.97m
射程：165km(增程型300km)

配備在MLRS發射車上。

ATACMS陸軍地地戰術飛彈的集束彈頭動力拋撒系統

該系統是一種後向拋撒系統，它由發射管、作動機構、活塞管、點火導線、熱氣發生器、活塞、圓形基座等部分組成。

每一個發射管裝一發次彈械，其次彈械有導引式和無導引2種。

一般一枚飛彈的戰鬥部可裝2-3組次彈械發射管，每組發射管的管數，可根據母彈戰鬥部的直徑和次彈械的直徑大小確定。

次彈械的拋撒是由母彈自動控制的，它可以單發拋撒，也可一組次彈械以齊射方式拋撒。不過，以齊射方式拋撒時，要注意盡量減少拋撒動作對母彈正常飛行的影響。次彈械離開發射管後，其彈翼、尾翼展開。

次彈械從母彈中被拋撒出來後，降落方式主要有兩種，即(1)垂直降落和(2)滑翔式降落。

(1)垂直降落:即當母彈飛至目標區上空時，次彈械，從母彈戰鬥部內被拋撒出來後，以降落傘或其他裝置減速，同時以垂直下降彈道飛向目標。

(2)滑翔式降落:(主要用於帶尋標器的導引式次彈械和空射地雷)即在母彈飛到目標區上空的預定位置和預定時間內，次彈械從母彈的戰鬥部中被拋撒出來後，繼續向目標區作滑行飛行 (一般滑行約5公里左右)，並在滑行的同時，次彈械上的尋的器啟動，開始探測目標，一旦發現目標，次彈械會作幾乎與目標垂直的機動飛行，飛向目標並對目標發起攻擊。


圖片來源：大砲研究室

anpan4267

德國陸軍MLRS砲兵多管火箭系統

圖片來源：フリー百科事典

恆愛台

redgun

中國網 china.com.cn　　時間： 2011-03-20　　發表評論>>

臺軍RT-2000（又名LT-2000“雷霆”）多管火箭炮 據俄羅斯《軍工信使》週刊報道，儘管中國大陸和台灣之間的關係近期相對緩和，但是台北軍政領導人仍在嚴密防範大陸軍隊可能發動海上登陸作戰的威脅，準備批量生産RT-2000“雷霆”新型多管火箭炮，設計用於摧毀正在海上行駛逼近台島的解放軍運輸艦船，殺傷已經搶灘登陸的先頭部隊。 俄媒稱，實際上台灣軍工系統企業早在去年就已經開始協調RT-2000（又名LT-2000“雷霆”）多管火箭炮的量産事宜。甚至有媒體報導稱，為了保護台島，防範對岸的登陸作戰，臺軍似乎準備把第一個RT-2000新型多管火箭炮岸防連部署到金門。儘管台灣軍方駁斥了這一消息，但是西方一些權威消息人士證實，台北確實決定在金門部署首支RT-2000多管火箭炮連，用於火力評估和部隊試驗。 雖然台灣軍方聲稱“雷霆-2000”戰術技術性能獨一無二，戰鬥實力較強，但是很少承認該武器研發過程緩慢、量産期限一再推遲的事實，和原定計劃相比，現在已經延後5年之久。另外，研製方檯灣中山科學技術研究院在武器研發過程中遇到不少技術和工藝難題，至今尚未完全消除。RT-2000在2001年4月台灣陸軍演習中首次公開展示戰鬥性能，當時的試射非常順利，炮火成功覆蓋了既定目標，即一艘退役戰艦。但是第二年的類似演練卻未能成功，當時到底發生了什麼，現在還不清楚，有消息人士稱，當時發生了非常不愉快的意外。在消除了此前發現的缺陷後，台灣軍方恢復RT-2000火力試驗，但是2003年再次失敗。 台灣軍方最早從1996年開始研製RT-2000新型多管火箭炮系統，當時決定使用奧世克什（Oshakosh）卡車公司生産的M977重卡8X8輪式底盤，1997年研製出了首套使用這種底盤的樣品。有消息稱，台灣軍方曾一度考慮改用MAN HX81卡車8X8輪式底盤。台灣在研製RT-2000時全面借鑒了美國洛克希德-馬丁公司研製的M270多管火箭炮的構想，最初只準備用於加強火箭兵炮兵的火力。現在的RT-2000多管火箭炮的導管可以更換，能使用3種類型的火箭彈，其中117毫米MK15型火箭彈可裝配兩組或三組，每組各20發，射程15公里；180毫米MK30型火箭彈兩組，各9發，射程30公里；230毫米MK45火箭彈兩組，各6發，射程45公里。大口徑火箭彈主要用於摧毀正在海上行駛逼近台島的解放軍登陸艦船，也可在防禦部隊無法快速推進到登陸作戰地區時遠距離殺傷正在逼近岸邊或已經登陸的兵力兵器，而117毫米火箭彈主要用於轟炸已經登島的先頭部隊。 在1993年，台灣“中科院”開始研發用於取代工蜂六型的新型車載多管火箭系統，名為雷霆-2000（RT-2000），並於1997年6月的漢光13演習中首度亮相。在2000年，雷霆-2000在屏東的九鵬基地進行了實彈測試。雷霆 -2000的原型車採用美國奧世克什公司的M-977八輪載重車作為底盤，與愛國者導彈發射器的M-983載重車同屬於重型可擴展機動卡車（Heavy Expanded Mobility Tactical Truck，HEMTT）系列。相較于履帶底盤，輪車的越野能力較為遜色，但在一般道路的機動力則遠勝過前者，而且購置、後勤維修與訓練成本也低得多，適合道路交通發達且經費不甚充裕的台灣。 RT-2000系統作戰班組由5人組成，戰鬥重量13.7噸，公路速度每小時60公里，公路行程500公里，裝備現代化火控系統，配備衛星導航系統信號接收裝置，可自動確定火炮方位和高度。RT-2000火箭彈的戰鬥部可使用各種類型、直徑和數量的子母彈，其中MK15火箭彈的反步兵爆破殺傷戰鬥部有6400顆直徑6.4毫米的鋼珠彈，MK30火箭彈戰鬥部可裝載267個M77DPICM多用途子彈藥或18300顆直徑8毫米的反步兵鋼珠彈，MK45火箭彈則可攜帶518枚M77多用途子彈藥或25000顆直徑8毫米的鋼珠彈。有消息稱，台灣軍方目前還在研製RT-2000火箭彈能夠使用的其他類型的戰鬥部。 俄媒稱，今年新春節後，台灣軍方和研製方宣稱，RT-2000多管火箭炮系統試驗中發現的所有問題都已經解決，可以批量生産。臺軍方堅持訂購首批50套RT-2000，也有消息稱共訂購了57套作戰車和54套運輸裝彈車。根據現行軍事建設計劃，台灣陸、海、空三軍都將裝備這種新型多管火箭炮系統，至少各自裝備一個營，每個營下轄3個連，每個連配備6套RT-2000系統。與此同時，台灣武器商已經開始向國際市場積極推銷這種武器，據美國《防務新聞》週刊透露，台北早在2003年在阿聯酋阿布扎比國際防展時就曾宣傳過RT-2000，但是至今沒有哪個採購方和台灣就此簽署供應合同或達成合作意向的報道。儘管RT-2000多管火箭炮系統具有相當大的吸引力，但是它有一個重要缺陷，即117毫米和180毫米火箭彈射程不夠遠。相比之下，同類的俄羅斯“冰雹” 122毫米40管火箭炮的射程可達20-40公里，220毫米“颶風”16管火箭炮射程為35公里，美國227毫米M270型火箭炮射程32-60公里，而俄羅斯著名的“龍捲風”火箭炮的射程不低於70-90公里。（編譯：書山）

anpan4267

MLRS常用之火箭彈一覽

口徑：227mm（8.94in）
長：3.94m（12.93ft）
推進：固態燃料火箭

M26
重量：306kg
最大射程：32km（
彈頭：M77 DPICM 子彈×644個

M26A1/A2
重量：296kg
最大射程：45km以上
彈頭：M26A1 - M85 DPICM 子彈×518個,　M26A2 - M77 DPICM 子彈×518個

M30/M31
最大射程：45km以上
導引系統：GPS/INS（慣性+衛星導引）
彈頭：M30 - M85 DPICM 子彈×404個,　M31 - 90kgHE單彈

AT2 SCATMIN
重量：254.46kg
最大射程：39km

PARS SAGE-227 F
重量：160kg以上
最大射程：70km

anpan4267

Ramadi(拉馬迪)戰役中美軍MLRS使用GPS導引火箭彈。

1分43秒時命中。
